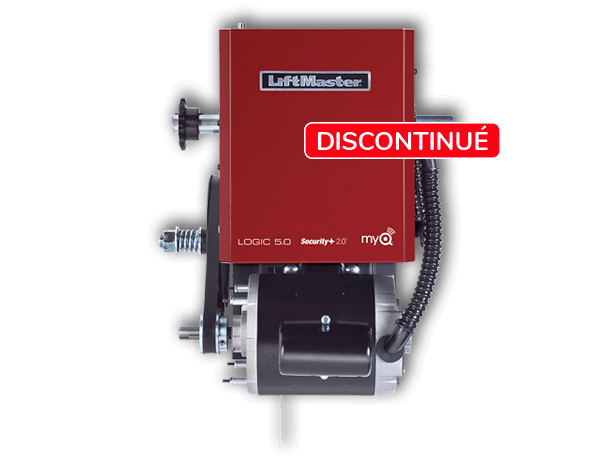

Ouvre-porte de garage électrique LiftMaster J

Caractéristiques

Le modèle J de LiftMaster est un ouvre-porte à arbre secondaire (jackshaft) pour usage industriel. Idéal pour une porte de garage sectionnelle, à mouvement complètement vertical ou avec surélévation et pour les portes ou grilles roulantes. Cet ouvre-porte est pour un usage intensif, car il est conçu pour 25 cycles par heure en période de pointe. Jusqu'à 80-90 cycles / jour.

  • Ouvre-porte à arbre secondaire (jackshaft):
  • Voltage/phase:
    • Monophasé : 115 V et 230 V,
    • Triphasé : 208 V, 230 V et 460 V, 575 V
  • Puissance : disponible en 1⁄2, 3⁄4 et 1 CV
  • Moteur : moteur à fonctionnement continu et à couple de démarrage élevé avec inversion immédiate et protection contre les surcharges. Amovible, sans incidence sur le réglage des interrupteurs de fin de course.
  • Dégagement de côté : 20 po (508 mm)
  • Circuit de commande : NEC Class 2 (logique) de 5V CC
  • Frein électrique ultra-robuste installé d'origine en usine (sur ¾ HP et 1 HP, en option sur ½ HP)
  • Réduction de vitesse : courroie trapézoïdale série 4L très résistante pour la première phase; chaîne n° 41 pour les deuxième et troisième phases; chaîne d’entrainement n° 48 sur chariot.
  • Type de branchement : En usine, tous les ouvre-portes sont préréglés pour le câblage C2, procurant ainsi un contact momentané pour l'ouverture et l'arrêt, de même qu’un contact constant pour la fermeture. L’utilisation d’un capteur photoélectrique est standard. Lors de l’utilisation de câblage C2, D1 ou E2. Tous les autres types de câblage B2, D1, E2, T, TS et FSTS peuvent être utilisés simplement en tournant le sélecteur de type de branchement. Les dispositifs de protection appropriée soit LiftMaster CPS-UN4 et CPS-RPEN4 capteurs photoélectriques ou un détecteur électrique ou pneumatique (via CPS-EI Edge Interface Card) sont optionnelle. Les opérateurs Logic 4.0 acceptent seulement les dispositifs de protection approuvée UL LiftMaster CPS-U, CPS-UN4, CPS-RPEN4 ou CPS-EI.
  • Roulements à rouleaux : paliers à rouleaux industriels, prélubrifiés à la graisse, pour service rigoureux, sur arbre secondaire de 1 pouce. Roulements à rouleaux à l’huile très résistants sur l’arbre de réduction.
  • Embrayage à friction : le système d’embrayage à friction réglable protège la porte et l’ouvre-porte des dommages importants que pourrait causer un obstacle.
  • Fabrication : coffret de branchement NEMA type 1, cadre en acier très résistant de calibre 11 avec revêtement en poudre noir durable; pignons d’entraînement percés et clavetés à l’arbre.
  • Délai inversion 1,5 seconde : un temps d’arrêt de 1,5 seconde avant l’inversion contribue à prévenir l’usure de la porte et du mécanisme.
  • Fonction Timer‑to‑Close (minuterie de fermeture) pratique qui permet de faire fermer la porte après un laps de temps prédéterminé
  • Arrêt à mi-chemin : il est possible de programmer la porte pour qu’elle s’arrête à mi-chemin de sa course d’ouverture.
  • Minuterie de fonctionnement : une minuterie limitant le temps de fonctionnement arrête le mouvement de la porte si sa période d’ouverture ou de fermeture dépasse le temps habituel de plus de dix secondes.
  • Système Maintenance Alert SystemTM (5 000 ou 10 000 cycles).
  • Approuvé UL et CSA.
  • Garantie de 2 ans.

Système de sécurité standard

Votre sécurité, notre priorité !

Security+ 2.0 ®

Un receveur radio Security+ 2.0® est standard sur les cartes logiques Logic 5.0, ce qui élimine les interférences. On peut programmer jusqu'à 90 manettes 1 bouton, 30 manettes 3 boutons, jusqu'à 30 claviers numériques sans fils et un nombre illimité de manettes de style DIP switch.

logo Security plus

Système de protection commercial CPS®

Des cellules photoélectriques CPS‑U sont incluses avec l'ouvre‑porte. Le système projette un faisceau de lumière invisible à travers l'ouverture de la porte de garage. Si un objet ou une personne interrompt le faisceau pendant la fermeture, la course de la porte s'inverse automatiquement. L'ouvre-porte est également muni d'une inversion de sécurité vers le bas. La course s'inverse donc aussi au contact d'une personne ou d'un objet. C'est possible d'ajouter d'autres accessoires de protection, tels qu'un rideau lumineux ou une trousse de chant de porte, à installer dans le coupe-froid du bas de porte.


Mise en garde

Les portes de garage et ouvre‑portes de garage peuvent être dangereux s'ils ne sont pas installés et vérifiés par des professionnels, ainsi qu'utilisés correctement. Les enfants doivent être sous la surveillance d'un adulte lorsqu'ils se trouvent à l'intérieur ou à proximité du garage.

Security+ 2.0 ®

Logo Security plus

Un receveur radio Security+ 2.0® est standard sur les cartes logiques Logic 5.0, ce qui élimine les interférences. On peut programmer jusqu'à 90 manettes 1 bouton, 30 manettes 3 boutons, jusqu'à 30 claviers numériques sans fils et un nombre illimité de manettes de style DIP switch.


Système de protection commercial CPS®

Des cellules photoélectriques CPS‑U sont incluses avec l'ouvre‑porte. Le système projette un faisceau de lumière invisible à travers l'ouverture de la porte de garage. Si un objet ou une personne interrompt le faisceau pendant la fermeture, la course de la porte s'inverse automatiquement. L'ouvre-porte est également muni d'une inversion de sécurité vers le bas. La course s'inverse donc aussi au contact d'une personne ou d'un objet. C'est possible d'ajouter d'autres accessoires de protection , tels qu'un rideau lumineux ou une trousse de chant de porte, à installer dans le coupe-froid du bas de porte.


Mise en garde

Les portes de garage et ouvre‑portes de garage peuvent être dangereux s'ils ne sont pas installés et vérifiés par des professionnels, ainsi qu'utilisés correctement. Les enfants doivent être sous la surveillance d'un adulte lorsqu'ils se trouvent à l'intérieur ou à proximité du garage.



Inclus dans l'emballage

LiftMaster J ouvre-porte de garage électrique
Ouvre-porte de garage J
Station 3 boutons NEMA 1 avec MAS (02103L)
Station 3 boutons NEMA 1 avec MAS (02103L)
(Système d'alerte de maintenance)
Capteurs photoélectriques (CPS-U)
Capteurs photoélectriques (CPS-U)
Tendeur à chaîne (4000000714)
Tendeur à chaîne (4000000714)

Télécommande(s) en option

Quincaillerie nécessaire pour l’installation incluse



Accessoires optionnels
